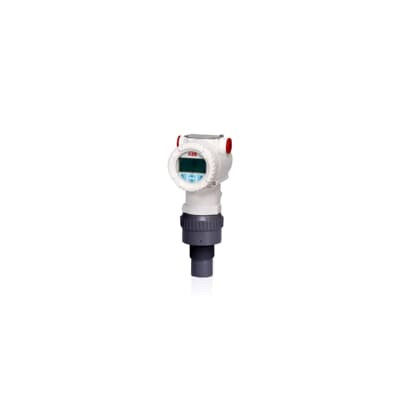

Kompakter Ultraschallpegelsender LST300

Der LST300 ist ein leistungsstarker Ultraschall-Level-Sender, der bis zu 10 m (30 Fuß) Höhe, Entfernung und offenen Kanalstrom genau misst.für den Einsatz auf Flüssigkeitsebene in einer Vielzahl von Anwendungen und Industriezweigen konzipiertes Messgerät.

Die LST300 stellt die Zukunft der Niveaumessung dar.LST300 entfernt die alten Hindernisse.Egal, ob Sie das Risiko von Überschwemmungen oder korrosive Materialien im Prozess haben, LST300 überleben diese Bedingungen leicht.LST300 ist das erste kompakte Ultraschallgerät, das gegen Korrosion auf dem gesamten Instrument beständig istEintrittsschutzgenehmigungen bis IP68 (optional) stellen sicher, dass das gesamte Gerät Überschwemmungen überstehen kann.

Das LST300 vereint die fortschrittlichsten Funktionen eines Ultraschallgeräts jeder Klasse in einer kompakten Form.Der Algorithmus zur False-Echo-Filterung in Kombination mit dem besten Strahlwinkel seiner Klasse sorgt für eine einfache Installation in engen Bereichen mit vielen HindernissenDurch die Glastechnologie muss man den Deckel nicht öffnen, um das Instrument zu konfigurieren.Es ist schwer zu glauben, dass all diese Funktionalität auf einem Gerät verfügbar ist, das nur mit zwei-draht-Schleife Energie versorgt wird.

Eigenschaften:

• Wartungsfreier, berührungsloser Dauerniveausensor
• 2-Draht-Gerät mit HART-Digitalkommunikation
• Messbereich bis zu 10 m
• Breiter Temperaturbereich von -40 bis 85 ̊C
• Genauigkeit von ±2 mm oder 0,2 % der gesamten Spannweite (je größer)
• Strahlwinkel von bis zu 5 ̊ mit False-Echo-Filterung für enge Räume
• Einfache Installation mit grafischem Echo-Display, erweiterter Diagnostik und einfachem Setup-Menü
• Die einzigartige GAP-Technologie gewährleistet die beste Leistung unter allen Bedingungen
• IP66/67 und NEMA 4X (kann 30 Minuten lang bis zu einer Tiefe von 1 m untertauchen)
• ATEX, IEC & FM zugelassen, intrinsisch sicher und ohne Funken

Die Kommission wird

Durch die Glasknöpfe (TTG), Standardknöpfe oder ohne HMI-Schnittstelle

️ 6 m (20 ft.) oder 10 m (32 ft.) Messbereich

- FM, ATEX, IECEx oder NEPSI zugelassen, intrinsisch sicher oder ohne Funken

- Standard-, ausdehnbare oder auf dem Boden montierte Halterungen für eine einfache Montage

 Anbringungsmöglichkeiten für Flansche

Der eingebaute Mikroprozessor erzeugt gleichzeitig einen elektronischen Impuls und startet einen Timer.die auf die Oberfläche des zu messenden Materials gerichtet istWenn der akustische Impuls die Oberfläche des Materials berührt, wird Energie zurück zum Wandler reflektiert, der die Energie wieder in einen elektronischen Impuls umwandelt.Dieser Impuls wird zurück an den Mikroprozessor gesendet., der den Timer stoppt und die Flugzeit des Signals bestimmt.Der Mikroprozessor bestimmt genau den Wert des ProduktsLeistungsstarke Software entfernt falsche Echos aus dem Signal und elektronische Filter entfernen Umgebungsgeräusche.

Mit Hilfe einer Berechnung der Flugzeit und unter Kenntnis der Höhe des Schiffes misst das LST die Entfernung zur Zieloberfläche mit der nachstehenden Gleichung:

Ebene = Höhe -Schallgeschwindigkeit x Flugzeit
2

Die Temperatur ändert die Schallgeschwindigkeit, was eine genaue Messung erschwert.Gewährleistung einer genauen Messung in einer Vielzahl von Umgebungsbedingungen.
