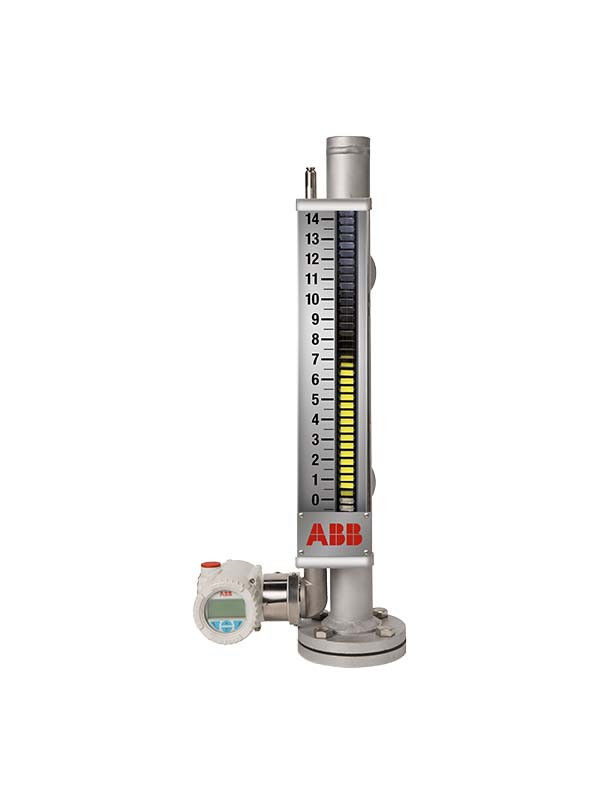

Magnetostriktiver Füllstandtransmitter LMT200
  • Magnetostriktiver Füllstandtransmitter LMT200

Magnetostriktiver Füllstandtransmitter LMT200

Markenname ABB
Modellnummer LMT200
Dokument Produktbroschüre PDF
Produktdetails
Produkt-Beschreibung

Hochgenaue und nicht-intrusive Flüssigkeitsspiegel- und Schnittstellenspiegelerkennung


Die LMT-Serie von Level-Sendern ist eine modulare Reihe von Feldmontierten, fortschrittlichen mikroprozessorbasierten elektronischen Sendern, die mehrere Sensoriktechnologien verwenden.Genaue und zuverlässige Messung des Flüssigkeitsniveaus und der Schnittstelle werden auch in den schwierigsten und gefährlichsten Industrieumgebungen gewährleistet.

Übersicht

Der LMT200 basiert auf dem magnetostrictive Prinzip.

1Die Geräteelektronik erzeugt einen niedrigen Energiestrom.
Puls in festen Abständen.
2Die elektrischen Impulse erzeugen ein Magnetfeld, das
Reist durch einen speziellen Draht im Sensorrohr.
3Die Wechselwirkung des Magnetfeldes um den Draht
und der magnetische Schwimmer verursacht eine Torsionsspannungswelle
Diese Torsion verbreitet sich
entlang des Drahtes mit bekannter Geschwindigkeit, von der Position
die Magnetflotte und an beide Enden des Drahtes.
4Ein patentiertes Sensorelement, das im Sender platziert ist.
die erhaltene mechanische Torsion umwandelt
in einen elektrischen Rückspulspulse.
5Die auf Mikroprozessoren basierende Elektronik misst die
Zeit zwischen Start- und Rückspulsen
(Flugzeit) und wandelt es in ein Positionsmessgerät um.
Die Kommission ist der Auffassung, daß die Kommission die Möglichkeit hat, eine Reihe von Maßnahmen zu ergreifen.

Eigenschaften:

  • Aus der Fabrik kalibriert
  • Hohe Genauigkeit: .01% Vollmaßstab oder +/- 1,27 mm
  • Nie neu kalibriert werden muss: Setzen und vergessen
  • Einfache Einrichtung mit Wellenformanzeige
  • Nicht durch Rütteln, Schaum oder Emulsionsschichten beeinflusst
  • Es ist kein Oszilloskop erforderlich.
  • mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,
    Magnetische Höhenmessung
  • Überlegener Sensor (Patent Nr. 5),473,245)
  • Lokale Anzeige mit HMI-Display
  • Doppelkabine mit separatem Feldterminal
    Kompartiment
  • Schleife mit 15,24 m Sondenlänge
  • Gesamt- und/oder Schnittstellenmessung
  • Temperaturbereich: -195,5 bis 426,6 °C (-320 bis 800 °F)
    mit Optionen
  • Feldersatz- / Upgradable-Elektronikmodul
  • Eingebetteter RFI / EMI-Filter
  • Digitale Kommunikation
  • Online-Selbstprüfung

Die Optionen:

  • Zwei Ebenen der Angabe
  • Glas-Ansichtsfenster
  • 316 Gehäuse aus Edelstahl
  • Eingebundener Überspannungsschutz

Daten

Elektronischer Sender

Wiederholbarkeit:± 0,005% Vollskala oder 0,305 mm (0,012 Zoll), je nachdem, welcher Wert größer ist
Nichtlinearität:± 0,01% Vollskala oder 0,864 mm (0,034 Zoll), je nachdem, welcher Wert größer ist
Messgenauigkeit:± 0,01% Vollskala oder 1,27 mm (0,050 Zoll), je nachdem, welcher Wert größer ist1
Versorgungsspannung:12 bis 42 Vdc - 4-20mA HART-Schleife
Ausgabe/Kommunikation4-20mA HART7®
BenutzeroberflächeInteraktive Anzeige, DTM, EDDL mit NE107-Nachrichten
Stromverbrauch:
4-20mA: bei 36,0 Vdc - 3,6mA 0,13 Watt; 21mA 0,76 Watt
bei 12,0 Vdc - 3,6mA 0,043 Watt; 21mA 0,25 Watt
HART-Modus (4.0mA): bei 36,0 Vdc 0,144 Watt
bei 12,0 Vdc 0,048 Watt
Maximaler Leitungwiderstand:
4-20mA: bei 36,0 Vdc und 21mA, 1142 Ohm*
bei 24,0 Vdc und 21mA, 571 Ohm
bei 12 Vdc und 21 mA, < 72 Ohm**
*Die maximal zulässige HART®-Kommunikation beträgt 700 Ohm
**Siehe Strom-/Widerstandsdiagramm
HART-Modus (4.0mA): < 650 bis 700 Ohm
Polaritätsschutz:4-20mA, Diode in Serie mit Schleife, FOUNDATION Feldbus und Profibus PA, polaritätsunempfindlich
Aktualisierungsrate:10 Messungen pro Sekunde
Mindestmessweite:76.2 mm (3.0 Zoll), wenn eine kleinere Spannweite erforderlich ist, die Fabrik zu konsultieren
Dämpfung:Feldverstellbar, Reichweite: 0,1 bis 60 Sekunden
Ausgang des Alarms:NE43, Software oder Hardware wählbar. Upscale (21 mA) oder Downscale (3.6 mA)
ÜberspannungsunterdrückungIntegraler Überspannungsschutz mit Optionscode S1 verfügbar
Umgebungstemperatur:-40 bis 85oC (-40 bis 185oF) Umgebung2
Luftfeuchtigkeit0 bis 100% RH
Linearisierung:21 Punkte verfügbar
Gehäuse:Doppelkabine
Gehäusematerial:Gegossenes Aluminium mit niedrigem Kupfergehalt mit Pulverbeschichtung oder 316 Edelstahl
Material des Gerätetags:AISI 316 Edelstahl
Elektrische Verbindung:Zwei M20 x 1,5 oder zwei 1/2in. FNPT, Adapter und Busanschlüsse auch erhältlich
Eintrittsschutz:IP66, NEMA 4X

Sensorröhre

Material:
Standard: 316/L Edelstahl
Optionen: Legierung 20, Hastelloy® C-276, FEP-TEFLON® mit Verkleidung, elektropoliert 316/316L Edelstahl, andere auf Anfrage

Standardsondelänge:304.8 mm bis 15.24 m (1 bis 50 ft); 90 Grad Sonden (SEH Option) 304.8 mm bis 7.62 m (1 bis 25 ft)

Toleranz für die Sonde:
± 3,2 mm (0,125 Zoll) bis 3,0 m (10 Fuß); +/- 6,4 mm (0,25 Zoll) bis 6,0 m (20 Fuß);
± 9,0 mm (0,35 Zoll) bis 9,0 m (29,5 Fuß); +/- 25,4 mm (1,0 Zoll) bis 15,24 m (50 Fuß)

Aufbau:Edelstahlklemmen für KM26 Magnetische Höhenmesskammer eingeschlossen; optionale Schwingungsschutzhalter

Anmerkungen:
1 Die Messgenauigkeit wird unter Fabrikumgebungsbedingungen (23,88 °F +/-5,6 °C (75 °F +/-10 °F)) mit Hilfe eines Kalibriermagneten erfasst.
andere Faktoren wie Float-Hysteresis, Installation, Prozessbedingungen und Umgebungsbedingungen.
2 Einige Genehmigungen können unterschiedlich sein.
