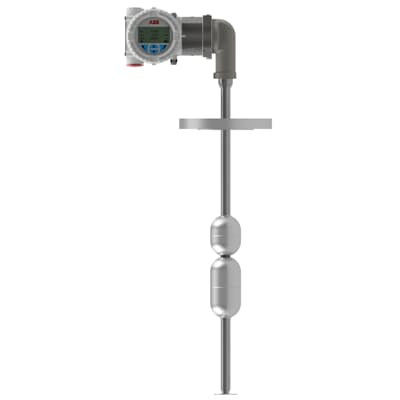

Magnetostriktiver Füllstandtransmitter LMT100
  • Magnetostriktiver Füllstandtransmitter LMT100

Magnetostriktiver Füllstandtransmitter LMT100

Markenname ABB
Modellnummer LMT100
Dokument Produktbroschüre PDF
Produktdetails
Produkt-Beschreibung

Hochgenaue Erkennung des Flüssigkeitsniveaus und der Schnittstelle

Die LMT-Serie von Level-Sendern ist eine modulare Reihe von Feldmontierten, fortschrittlichen mikroprozessorbasierten elektronischen Sendern, die mehrere Sensoriktechnologien verwenden.Genaue und zuverlässige Messung des Flüssigkeitsniveaus und der Schnittstelle werden auch in den schwierigsten und gefährlichsten Industrieumgebungen gewährleistetDer LMT100 ist auch mit einer optionalen Temperaturmessung erhältlich.

Übersicht

Der LMT100 basiert auf dem magnetostrictive Prinzip.

1Die Geräteelektronik erzeugt einen niedrigen Energiestrom.
Puls in festen Abständen.
2Die elektrischen Impulse erzeugen ein Magnetfeld, das
Reist durch einen speziellen Draht im Sensorrohr.
3Die Wechselwirkung des Magnetfeldes um den Draht
und der magnetische Schwimmer verursacht eine Torsionsspannungswelle
Diese Torsion verbreitet sich
entlang des Drahtes mit bekannter Geschwindigkeit, von der Position
die Magnetflotte und an beide Enden des Drahtes.
4Ein patentiertes Sensorelement, das im Sender platziert ist.
die erhaltene mechanische Torsion umwandelt
in einen elektrischen Rückspulspulse.
5Die auf Mikroprozessoren basierende Elektronik misst die
Zeit zwischen Start- und Rückspulsen
(Flugzeit) und wandelt es in ein Positionsmessgerät um.
Die Kommission ist der Auffassung, daß die Kommission die Möglichkeit hat, eine Reihe von Maßnahmen zu ergreifen.

LMT100 wird bevorzugt für:
• Schnittstellenmessung
• Außergewöhnliche Leistung bei Emulsionen
• Messung mit Schaum auf Schichten der Flüssigkeitsoberfläche
• Kohlenwasserstoffe und chemische Kontrolle

Eigenschaften:

  • Hohe Genauigkeit: 0,01% voller Skala oder + 1,27 mm
  • Nie eine Neukalibrierung benötigt: Setzen und vergessen
  • Überlegener Sensor (Patent Nr. 5),473,245)
  • Lokale Anzeige mit HMI-Anzeige
  • Doppelfachgehäuse mit separatem Feld
    Endgeräteabteil
  • Schleife, die bis zu einer Sondenlänge von 22 m (75 ft) angetrieben wird
  • Gesamt- und/oder Schnittstellenmessung
  • Druck auf 165,48 bar (2400 psig) Std. 124,1 bar (1800 psig)
  • Temperaturbereich: -195,5 bis 426,6 °C (-320 bis 800 °F)
    mit Optionen
  • Auswechselbare/aufrüstbare Feldelektronikmodule
  • Eingebetteter RFI/EMI-Filter
  • Digitale Kommunikation

Die Optionen:

  • Zwei-Level-Anzeigen
  • FTE zur Messung der Prozesstemperatur
  • Glasfenster
  • Gehäuse aus Edelstahl 316/L
  • 21-Punkte-Linearisierungstabelle

Daten

Elektronischer Sender

Wiederholbarkeit:± 0,005% Vollskala oder 0,305 mm (0,012 Zoll), je nachdem, welcher Wert größer ist
Nichtlinearität:± 0,01% Vollskala oder 0,864 mm (0,034 Zoll), je nachdem, welcher Wert größer ist
Messgenauigkeit:± 0,01% Vollskala oder 1,27 mm (0,050 Zoll), je nachdem, welcher Wert größer ist1
Versorgungsspannung:12 bis 42 Vdc - 4-20mA HART-Schleife
Ausgabe/Kommunikation4-20mA HART7®
BenutzeroberflächeInteraktive Anzeige, DTM, EDDL mit NE107-Nachrichten
Stromverbrauch:
4-20mA: bei 36,0 Vdc - 3,6mA 0,13 Watt; 21mA 0,76 Watt
bei 12,0 Vdc - 3,6mA 0,043 Watt; 21mA 0,25 Watt
HART-Modus (4.0mA): bei 36,0 Vdc 0,144 Watt
bei 12,0 Vdc 0,048 Watt
Maximaler Leitungwiderstand:
4-20mA: bei 36,0 Vdc und 21mA, 1142 Ohm*
bei 24,0 Vdc und 21mA, 571 Ohm
bei 12 Vdc und 21 mA, < 72 Ohm**
*Die maximal zulässige HART®-Kommunikation beträgt 700 Ohm
**Siehe Strom-/Widerstandsdiagramm
HART-Modus (4.0mA):< 650 bis 700 Ohm
Polaritätsschutz:4-20mA, Diode in Serie mit Schleife, FOUNDATION Fieldbus und Profibus PA,
Polarität unempfindlich
Aktualisierungsrate:10 Messungen pro Sekunde
Mindestmessweite:76.2 mm (3.0 Zoll), wenn eine kleinere Spannweite erforderlich ist, die Fabrik zu konsultieren
Dämpfung:Feldverstellbar, Reichweite: 0,1 bis 60 Sekunden
Ausgang des Alarms:NE43, Software oder Hardware wählbar. Upscale (21 mA) oder Downscale (3.6 mA)
ÜberspannungsunterdrückungIntegraler Überspannungsschutz mit Optionscode S1 verfügbar
Umgebungstemperatur:-40 bis 85oC (-40 bis 185oF) Umgebung2
Luftfeuchtigkeit0 bis 100% RH
Linearisierung:21 Punkte verfügbar
Temperatursensor (optional):1000 Ohm Pt RTD, Optionscode SER oder STL
Temperaturtoleranzklasse:IEC 60751 Klasse B, + (0,3+0,005[t]), -700 bis 2300 °C
Gehäuse:Doppelkabine
Gehäusematerial:Gegossenes Aluminium mit niedrigem Kupfergehalt mit Pulverbeschichtung oder 316 Edelstahl
Material des Gerätetags:AISI 316 Edelstahl
Elektrische Verbindung:Zwei M20 x 1,5 oder zwei 1/2in. FNPT, Adapter und Busanschlüsse auch erhältlich
Eintrittsschutz:IP66, NEMA 4X

Anmerkungen:
1 Die Messgenauigkeit wird unter Fabrikumgebungsbedingungen (23,88 °F +/-5,6 °C (75 °F +/-10 °F)) mit Hilfe eines Kalibriermagneten erfasst.
Hysterese, Installation, Prozessbedingungen und Umgebungsbedingungen.
2 Einige Genehmigungen können unterschiedlich sein.
HART® ist eine eingetragene Marke der FieldComm Group

Sensorröhre

Material:
Standard: 316/L Edelstahl
Optionen: Legierung 20, Hastelloy® C-276, FEP-TEFLON® mit Verkleidung, elektropoliert 316/316L Edelstahl
Stahl, andere auf Anfrage

Prozesstemperatur:
Standard: -195,5 bis 121,1 °C (-320 bis 250 °F)
Optionen: bis zu 427 °C (800 °F) mit Optionen

Prozessdruck:
Standard: -1,0 bis 124,1 bar @ 149oC (-14,7 bis 1800 psig @ 300oF)
Optionen: maximal 165,47 bar (2400 psig) mit HP-Sonde

Sondenlänge:
Standard: 304,8 mm bis 9,14 m (1 bis 30 ft)
Optionen: 22,86 m (75 ft) maximal w/ W7 flexible Sonde in Sensorbohrung

Toleranz für die Sonde:
Standard/Optionen: ± 3,2 mm (0,125 Zoll) bis 3,0 m (10 Fuß); +/- 6,4 mm (0,25 Zoll) bis 6,0 m (20 Fuß); ± 9,0 mm (0,35 Zoll) bis 9,0 m (29,5 Fuß); +/- 25,4 mm (1,0 Zoll) bis 22,86 m (75 Fuß)

Aufbau:
Standard:3/4 bei MNPT-Kompressionsanlagen
Auswahl: Stecker, Gewindebefestigungen, lose Flansche a


  •
