FGM1190 Flussmessgerät mit variabler Fläche
  • FGM1190 Flussmessgerät mit variabler Fläche

FGM1190 Flussmessgerät mit variabler Fläche

Markenname ABB
Modellnummer FGM1190
Dokument Produktbroschüre PDF
Produktdetails
Genauigkeit:
Hoch
Kommunikationsprotokoll:
HART, PROFIBUS, FOUNDATION Feldbus
Flüssigkeit:
Gas, Flüssigkeit
Typ der Anlage:
Inline, Einfügen
Material:
Edelstahl, Legierungsstahl, Titan
Messendes Prinzip:
Unterschiedlicher Druck
Ausgangssignal:
4 bis 20 mA
Druckbereich:
0-100bar
Prozessverbindung:
Flansche, Faden, Sanitäre
Produktbezeichnung:
ABB-Flussmessprodukte
Art der Ware:
Durchflussmessung
Reichweite:
Breit
Temperaturbereich:
0-150℃
Gewährleistung:
1 Jahre
Hervorheben:

HART-Variable-Durchflussmesser

,

FGM1190 variabler Durchflussmesser

,

Durchflussmesser für Glasröhrchen

Produkt-Beschreibung

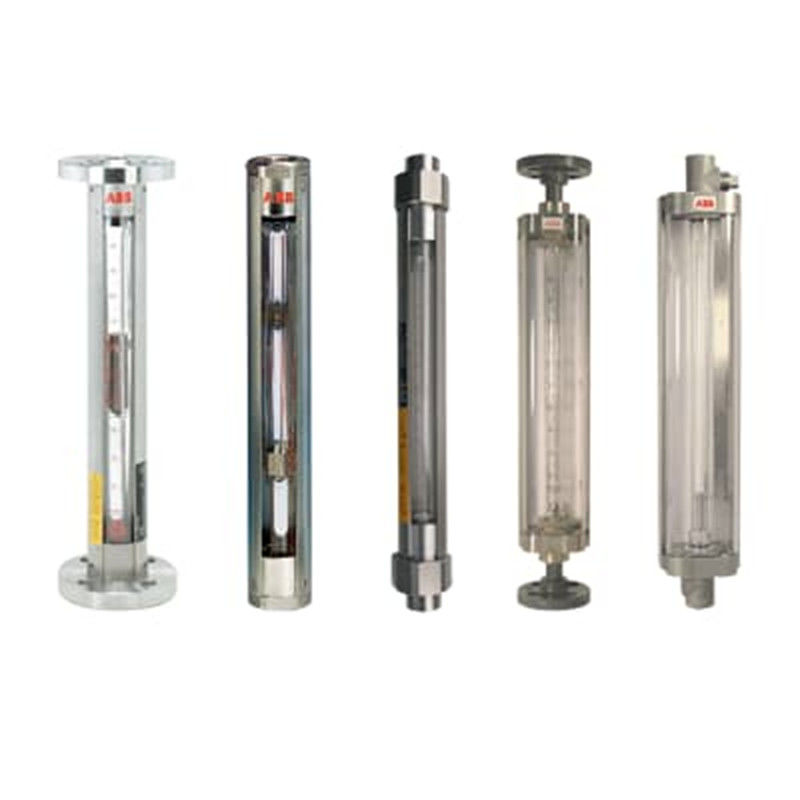

Durchflussmesser für die variable Fläche eines Glasrohrs FGM1190

Durch die große Vielfalt an Schwimmbägen und Messröhren kann der Glasrohr-Durchflussmesser FGM1190 genau auf den erforderlichen Durchflussbereich abgestimmt werden.parallel zur Mittelachse des MessrohrsDies ermöglicht eine hohe Reproduzierbarkeit, da der Schwimmer absolut im Zentrum des Messrohrs steht.



Übersicht

Konzipiert für Durchflussmessungen in vielen Branchen, darunter Systemherstellung, Lebensmittel, Wasseraufbereitungsanlagen und Chemie.Aggressive Flüssigkeitsanwendungen sind möglich, da die mit Flüssigkeit benetzten Teile aus einer Vielzahl verschiedener Materialien hergestellt werden können.

  • Entwurfstyp FGM1190-87
    Mit Gewindeleitung nach DIN 2950.
  • Entwurfstyp FGM1190-97
    - mit vertikaler inneren Gewindeverbindung oder mit Gewindeverbindung gemäß
    DIN 11851, DIN 405 Teil 1 für die Lebensmittel- und Getränkeindustrie.
  • Entwurfstyp FGM1190-98
    - mit Flanschanschluss gemäß DIN und ASME.
  • Einfacher Bereichswechsel und Reinigung - keine Entfernung von der Leitung erforderlich.
  • Ausgezeichnete Sichtbarkeit der Durchflussrate über eine lineare Skala.

Daten

Allgemeine Angaben:

  • Anwendung
    - saubere Flüssigkeiten und Gase mit geringer Viskosität
  • Montierung
    Vertikal, in einer Linie
  • Verbindungen
    - 1/4 bis 2 Zoll, mit Gewinde, DN 10 bis DN 50 Flansche, SC15 bis SC50 hygienisch (DIN11851), vertikal
  • Durchflussbereiche
    Wasserströme: 0,002 bis 17600 l/h
  • Flow-Rückgang
    ¢ Typischerweise 10:1
  • Betriebsdruck
    - bis zu 18 bar (261 lbf/in 2 g)
  • Betriebstemperatur
    Bis zu 180 °C (356 °F)
  • Nennlänge der Skala
    - 100, 130 oder 250 mm (4, 5 und 10 Zoll)
  • Genauigkeit
    Klasse 1.6 bis Klasse 6, je nach Rohrdurchmesser und Schwimmtyp
  • Alarme
    Inertgasschalter, bis zu 2 ausgeschaltet
  • Rohrmaterial
    ️ Borsilikatglas
  • Schwimmbadmaterial
    ️ Edelstahl, Glas, Saphir, Karbol, PVC, Tantal, HastelloyTM, Aluminium, PTFE
  • Einbaumaterial
    ️ Edelstahl, PVC, PVDF

FGM1190 Flussmessgerät mit variabler Fläche 0FGM1190 Flussmessgerät mit variabler Fläche 1
