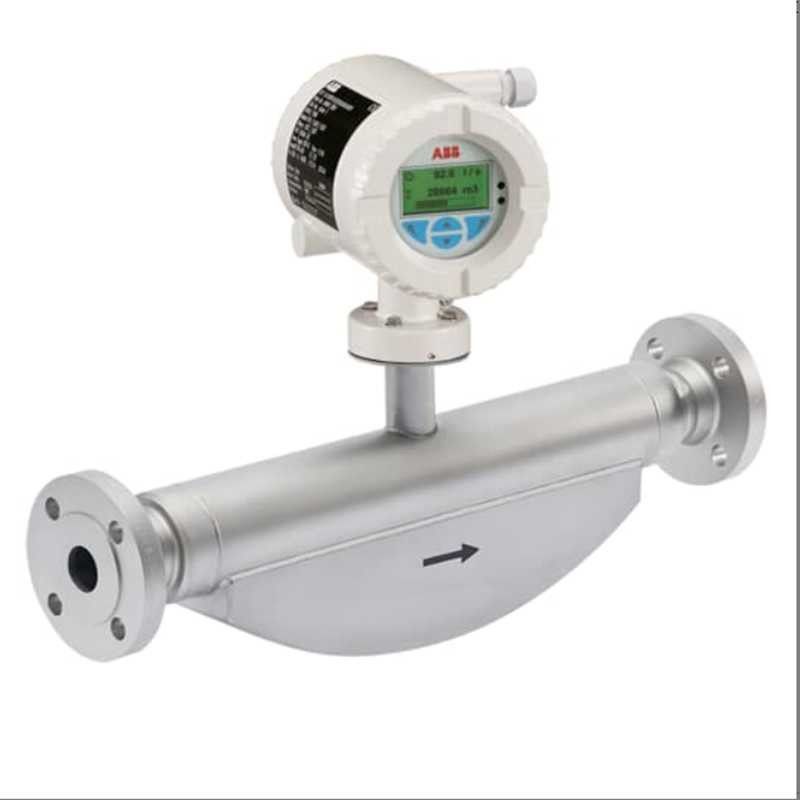

FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster
  • FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster
  • FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster
  • FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster
  • FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster
FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster

FCB430 FCB450 ABB Durchflussmessgerät Coriolis-Massendurchflussmessgerät CoriolisMaster

Markenname ABB
Modellnummer FCB430 und FCB450
Dokument Produktbroschüre PDF
Produktdetails
Genauigkeit:
Hoch
Kosten:
Verhältnismäßig
Haltbarkeit:
Hoch
Auswirkungen auf die Umwelt:
Niedrig
Einrichtung:
Ganz einfach.
Linearitäten:
Hoch
Instandhaltung:
Niedrig
Druck-Verlust:
Niedrig
Produktbezeichnung:
ABB-Flussmessprodukte
Rangeability:
Breit
Wiederholbarkeit:
Hoch
Reaktionszeit:
Schnell.
Rauschen:
Niedrig
Ausgang des Signals:
Hoch
Stabilität:
Hoch
Kommunikationsprotokoll:
HART, PROFIBUS, FOUNDATION Feldbus
Flüssigkeit:
Gas, Flüssigkeit
Typ der Anlage:
Inline, Einfügen
Material:
Edelstahl, Legierungsstahl, Titan
Messendes Prinzip:
Unterschiedlicher Druck
Ausgangssignal:
4 bis 20 mA
Druckbereich:
0-100bar
Prozessverbindung:
Flansche, Faden, Sanitäre
Art der Ware:
Durchflussmessung
Reichweite:
Breit
Temperaturbereich:
0-150℃
Gewährleistung:
1 Jahre
Hervorheben:

FCB430 ABB Durchflussmesser

,

FCB450 ABB Durchflussmesser

,

CoriolisMaster Coriolis-Massendurchflussmesser

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
100
Verpackung Informationen
11
Lieferzeit
20 Tage
Zahlungsbedingungen
L/C
Versorgungsmaterial-Fähigkeit
11
Produkt-Beschreibung

Coriolis-MassendurchflussmesserCoriolisMasterFCB430 und FCB450

CoriolisMasteDie FCB400-Serie der kompakten Coriolis-Massendurchflussmessgeräte verfügt über einen geringen Druckabfall, eine hohe Kapazität, ein intuitives gemeinsames ABB-Display, fünf modulare E/A-Geräte und verschiedene Kommunikationsprotokolle.jetzt mit OIML R117 und MID genehmigt.

Da keine Rohrleitungen nach oben oder nach unten benötigt werden, können die kompakten Coriolis-Durchflussmesser in den engsten Räumen installiert werden, was Anwendungen ermöglicht, die zuvor nicht möglich waren.



Sensor
Modell FCB400-Standardkonstruktion Hygienische Konstruktion FCH400
Fahrgestell 　 Integraler Aufbau, Entfernungsbau
Messgenauigkeit für Flüssigkeiten FCB430 FCB450 FCH430 FCH450
Massenfluss* 0.4%.00,25% und 0,2% 00,1% und 0,15% 00,4%,00,25% und 0,2% 00,1% und 0,15%
Volumenfluss* 0.4%.00,25% und 0,2% 00,15% und 0,11% 0.4%.00,25% und 0,2% 00,15% und 0,11%
Dichte 00,01 kg/l 00,002 kg/l
0.001kg/l (fakultativ)
0.0004kg/l (optional)		 00,01 kg/l · 0,002 kg/l
0.001 kg/l (optional)
0.0004kg/l (optional)
Temperatur 1K 0,5K 1K 0,5K
Messgenauigkeit für Gase* 1% 00,5% 1% 00,5%
zulässiges Messmedium
Temperatur Tmedlum		 -50 bis 160°C
(-58 bis 320F)		 -50 bis 205 °C
(-58 bis 400F)		 -50 bis 160°C
(-58 bis 320F)		 -50 bis 205 °C
(-58 bis 400F)
Prozessverbindung
Flansche nach DIN 2501/EN 1092-1 DN 10 bis 200;PN 40 bis PN 160 一
Flansche nach ASME B16.5 DN 2/1 bis 8 Zoll; CL150 bis CL1500 一
Fläche DN 10 bis 200: JIS 10K bis 20K 一
Rohrverbindungen nach DIN 11851 DN 10 bis 100 (3/8 bis 4 Zoll) DN 20 bis 100 (% bis 4in)
Rohrbefestigung SMS 1145 DN 25 bis 80 (1 bis 3 Zoll) 一
Einheitliche Anschlussanlage (ISO)
BPE mit drei Klemmen		 DN 15 bis 100 (1/4 bis 4in)
DN3/8 bis 4in		 DN 20 bis 100 (% 4 bis 4 Zoll)
DNW: bis 4in
Weibliches Garn nach DIN ISO 228 und ASME B 120.1 DN 15;PN100 一
Sonstige Verbindungen Auf Anfrage Auf Anfrage
Getränktes Material Edelstahl1.4435 oder 1.4404 ((AISI 316L), Nickellegierung C4/C22 Edelstahl, poliert 1.4404 (AISI 316L) oder 1.4435 (AISI 316L)
IP-Klassifizierung Integraler Aufbau: IP 65 / IP 67, NEMA 4X
Entfernungsanlage: IP 65 /IP 67/IP 68 (nur Sensor, Eintauchtiefe:5m), NEMA 4X
Genehmigungen
Explosionsschutz Die in Absatz 1 genannten Angaben sind zu beachten, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 1308/2013 enthalten sind. Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert.
Hygienezulassungen 一 FDA-konform
Rechtliche Messtechnik OIML R117, MID, Geräte für die rechtliche Messtechnik gemäß API/AGA
Weitere Genehmigungen Unter www.abb.com/flow oder auf Anfrage.
Angabe der Genauigkeit in % des Messwerts


Die FCB400-Serie liefert:

  • bis zu fünf modulare E/E
    ¢ Multivariablen Zählerentwurf
    ¢ Optionale Steckkarten
    ️ Automatische Firmware-Aktualisierung
    - Verschiedene Kommunikationsprotokolle verfügbar:
    EthernetIP, Modbus TCP, Webbrowser und Profinet
  • Intelligenter Sensor
    – All digital solution
    - Flexibilität der Anlage
    ¢ Meter-Intelligenz im Sensor
  • SensorAnwendungSpeicher
    ¢ Höchste Datensicherheit
    ¢ Ersatz von Plug-and-Play-Elektronik
  • ABB allgemeines Aussehen und Gefühl
    Einfache Einrichtung
    - Durch das Glas durch Kapazitätsschlüssel
  • Überprüfung und Diagnose an Bord von VeriMass
    ¢ Online-präventive Wartung
     Verlängerte Wartungszyklen
     Verringerte Wartungsaufwand
  • Konzipiert für Umgebungstemperaturen von 70 °C (158 °F) und hohe Vibrationen
  • Erweiterte Coriolis-Kontrolle (ECC) für die fortgeschrittene Messung bei mehrphasigen Bedingungen und anderen schwierigen Flüssigkeiten
  • Niedrigerer Druckabfall
  • Selbstentwässerung
  • Gesamtgenehmigungen für den Explosionsschutz
  • OIML R117 und MID genehmigt

Der FCB450 fügt hinzu:

  • DensiMass-Software zur direkten Konzentrationsmessung
  • FillMass-Software zur Steuerung der Füllungsanwendungen
  • OIML R117; MID genehmigt

Daten

Allgemeine Angaben:

  • Nenngrößen / Messbereiche
    ¢ DN 15 (1/2 Zoll) / 0 bis 8.000 kg/h (17.637 lb/h)
    ¢ DN 25 (1 Zoll) / 0 bis 35.000 kg/h (77.162 lb/h)
    ¢ DN 50 (2 Zoll) / 0 bis 90.000 kg/h (198.416 Pfund/h)
    DN 80 (3 Zoll) / 0 bis 250.000 kg/h (551,156 Pfund/h)
    ¢ DN 100 (4 Zoll) / 0 bis 520 000 kg/h (1,146,404 lb/h)
    ¢ DN 150 (6 Zoll) / 0 bis 860.000 kg/h (1,895,975 lb/h)
  • Ex Genehmigungen
    ️ ATEX-Zone 0/1/2, cFMus Div 1/2 und Zone 0/1/2
    ¢ NEPSI-Zone 0/1/2
    ¢ Verschiedene andere Zulassungen
    OIML R117; MID genehmigt
  • Getränkte Materialien
    ¢ 1.4404 / 1.4435 (316L) oder Hasteloy C
  • Genauigkeit für Flüssigkeiten
    FCB430
    Masse und Volumen: 0,4 % O.r. / 0,25 % O.r. / 0,2 % O.r.
    Dichte: 10 g/l
    FCB450
    Masse: 0,15 % O.r. / 0,1 % O.r., Volumen: 0,15 % O.r.
    Die Dichte: 0,002 kg/m3 oder 0,001 kg/m3 muss auf 0,0004 kg/m3 verlängert werden.
  • Messung der mittleren Temperatur
    FCB430
    -50 bis 160 °C (-58 bis 320 °F)
    FCB450
    -50 bis 205 °C (-58 bis 400 °F)
  • Ausgabe
    5 modulare E/E
    HART 7.1
    ¢ PROFIBUS DP
    ¢ Modbus
    ¢ Ethernet
    • IP-Ethernet
    • Modbus TCP
    • Webserver
    • Weitere Protokolle in Vorbereitung
  • Stromversorgung
    - 11 bis 30 V Gleichspannung, 110/230 V Wechselstrom
    ️ Leistung über Ethernet
