Markenname | ABB |
Modellnummer | LM80 |
Dokument | Produktbroschüre PDF |

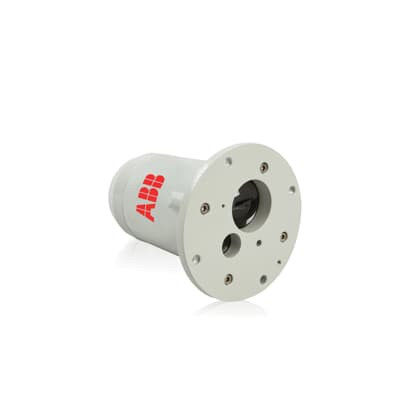

Der LM80 ist ein leistungsstarker Laser-Sender, der in extremen Umgebungen über weite Strecken genau Niveau, Entfernung und Position misst.mit einer Breite von mehr als 20 mm,.
Die LM80 basiert auf der pulsierenden Lasertechnologie und verkörpert Geschwindigkeit und Genauigkeit in einem einzigen, einfach zu bedienenden und zu installierenden Produkt.oder auf den Boden des höchsten Silos, ist der LM80 mit seinem Laserzeiger und seiner langen Reichweite die Plug-and-Play-Lösung für die Ebenemessung.
Das LM80 verfügt über eine fortschrittliche Zeitregelung und eine ausgeklügelte Signalverarbeitung für eine exakte Genauigkeit von bis zu 100 m (330 ft) für Ebeneanwendungen und bis zu 150 m (500 ft) für Positionierungsanwendungen.
Eigenschaften:
Die Kommission wird
Das LM80 verwendet einen Hochgeschwindigkeitslaserpuls, um die Entfernung zu messen.Das Laserlicht wird in Richtung der Oberfläche emittiert und ein Teil davon reflektiert sich zurück zum Instrument, wo es von einem empfindlichen optischen Empfänger erkannt wirdDie Zeit, die das Licht benötigt, um die Oberfläche zu erreichen und zurück zum Instrument zu gelangen, ist direkt proportional zum Abstand zwischen dem Instrument und der Oberfläche.Anhand einer Berechnung der Flugzeit, und wenn die Höhe des Gefäßes bekannt ist, misst das LM80 die Entfernung zur Zieloberfläche mit der nachstehenden Gleichung:
Ebene = Höhe -Lichtgeschwindigkeit x Flugzeit
2
Die einzigartigen Eigenschaften des Laserlichts geben dem LM80 erhebliche Leistungsvorteile gegenüber anderen Technologien.Langstreckenstrahl kann sowohl nahe als auch weite Entfernungen messen, während die optische Wellenlänge es leicht macht, Anwendungen zu bewertenWenn man die Oberfläche klar sehen kann, kann der LM80 das Niveau messen.
Die charakteristische schmale Strahldivergenz des Lasers ermöglicht eine direkte Zielführung auf die Zielfläche ohne Störungen durch Struktur oder fallendes Material.mit einer Leistung von 4 bis 20 mA, kann der LM80 als Prozesssteuerungssensor funktionieren und gleichzeitig hohe und niedrige Alarme auslösen.
