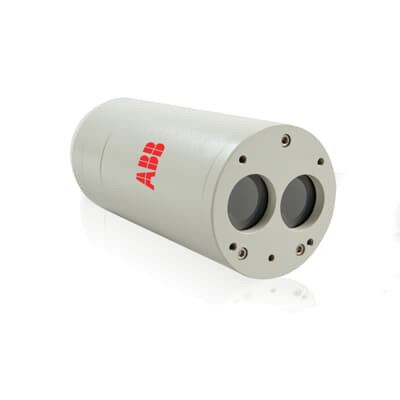

Langstrecken-Laser-Level-Sender LM200
  • Langstrecken-Laser-Level-Sender LM200

Langstrecken-Laser-Level-Sender LM200

Markenname ABB
Modellnummer LM200
Dokument Produktbroschüre PDF
Produktdetails
Kundenspezifische Unterstützung:
OEM-Produkte
Schienenplatte:
Edelstahl 316
Leistungsspannungswirkung:
00,005% Spannweite pro Volt
Ausgangssignal:
4~20mA
Messbereich:
0.1Ich...0..100MPA
Stromversorgung:
24VDC
Betriebstemperatur:
40~85℃
Elektroausgangssignal:
Gleichgewicht 0... 10
Hervorheben:

Oem-Abb-Druckübertrager

,

Druckübertrager 20 ma abb

,

OEM Absolute Drucktransmitter

Produkt-Beschreibung

Hochleistungslaserdistanz- und Positionssensor

Der LM200 Laser ist ein laserbasiertes Entfernungsmessgerät, das in Prozesssteuerungssystemen eingesetzt wird.Der eingebaute Mikroprozessor berechnet die Entfernung, indem er die Lichtgeschwindigkeit mit der Zeit multipliziert, die ein Laserimpuls benötigt, um vom Instrument zum Ziel und zurück zu gelangen.

Übersicht

Der Messlaser verwendet unsichtbares, Infrarotlicht. Es gibt einen zweiten, sichtbaren Ziellaser, der bei der Ausrichtung des Messlasers hilft.Die Laserstrahlen haben sehr wenig Divergenz, so dass eine genaue Zielführung auch in Silos oder Schiffen mit internen Strukturen einfach ist.

Eigenschaften:

· Wartungsfreier, berührungsloser Dauerhöhenmessgerät
· Reichweite von bis zu 190 m (623 ft) für Ebeneanwendungen
· Reichweite von bis zu 400 m (1312 ft) für Positionierungsanwendungen
· Einfache und intuitive Einrichtung
· Keine Kalibrierung erforderlich
• Kontinuierliche Überwachung des Gehalts von granularen Feststoffen und undurchsichtigen Flüssigkeiten
· Messen von Feststoffen und undurchsichtigen Flüssigkeiten in jedem Winkel
· Letzte Pulsdetektion für Messungen mit leichtem und moderatem Staub
· Ein eingebauter Laserpointer für eine genaue Ausrichtung in engen oder hohen Gefäßen
· Automatische Messung aller Ebenen
· Verfügbare nicht kondensierende erhitzte Optik verhindert Kondensationsprobleme
· Keine Strahldivergenz = keine falschen Echos
· Robuste und robuste Aluminiumgehäuse
· CSA-, ATEX- und IECEx-Klassifizierungen für explosionsgefährdete Atmosphären


Die Kommission wird

· Vielfache Montagemöglichkeiten
· Konfigurationsvorrichtung (LCD2)
· Nicht kondensierende Optik (erhitzte Linse)

Daten

Der LM200 verwendet einen Hochgeschwindigkeitslaserpuls, um die Entfernung zu messen.Das Laserlicht wird in Richtung der Oberfläche emittiert und ein Teil davon reflektiert sich zurück zum Instrument, wo es von einem empfindlichen optischen Empfänger erkannt wirdDie Zeit, die das Licht benötigt, um die Oberfläche zu erreichen und zurück zum Instrument zu gelangen, ist direkt proportional zum Abstand zwischen dem Instrument und der Oberfläche.Anhand einer Berechnung der Flugzeit, und mit Kenntnis der Höhe des Behälters misst das LM200 die Entfernung zur Zieloberfläche mit der nachstehenden Gleichung:

Ebene = Höhe -Lichtgeschwindigkeit x Flugzeit
2

Die einzigartigen Eigenschaften des Laserlichts geben dem LM200 erhebliche Leistungsvorteile gegenüber anderen Technologien.Langstreckenstrahl kann sowohl nahe als auch weite Entfernungen messen, während die optische Wellenlänge es leicht macht, Anwendungen zu bewertenWenn man die Oberfläche klar sehen kann, kann der LM200 das Niveau messen.

Die charakteristische schmale Strahldivergenz des Lasers ermöglicht eine direkte Zielführung auf die Zielfläche ohne Störungen durch Struktur oder fallendes Material.mit einer Leistung von 4 bis 20 mA, kann der LM200 als Prozesssteuerungssensor funktionieren und gleichzeitig hohe und niedrige Alarme auslösen.
