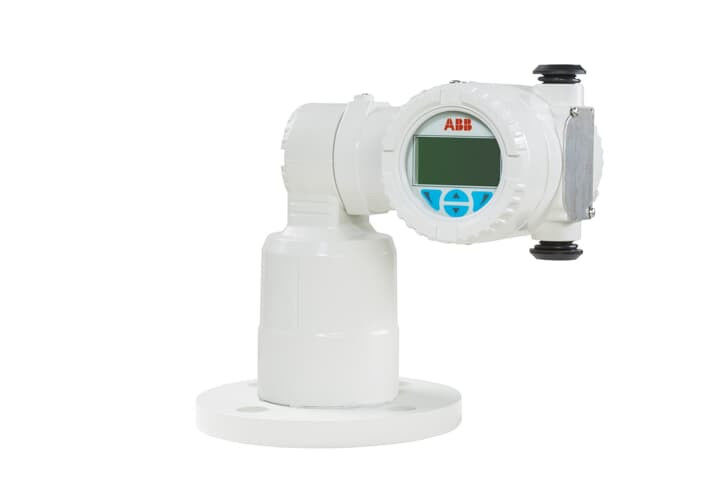

Laser-Level-Sender LLT100

Messung

• Reichweite
  0.5 bis 30 m (2 bis 100 ft) für Flüssigkeiten
  0.5 bis 100 m(2 bis 330 ft) für Feststoffe
  0.5 m bis 200 m (2 ft bis 660 ft) für Anwendungen zur Positionierung mit reflektierendem Ziel

• Entschließung
  5 mm (0,2 Zoll)

• Typische Genauigkeit
  ±11 mm (0,4 Zoll)

• Messstrahl
  Laserwellenlänge: 905 nm, Augensicherheit, Klasse 1

• Divergenz des Laserstrahls
  < 0,35°

• Umweltbedingungen

• Betriebstemperatur
  -40° bis +60°C (~40 bis +140°F), bis zu 280°C (535°F) mit Kühlrohr

• Lagertemperatur
  -40 bis +85°C (-40 bis +185°F)

• Überlebenstemperatur
  ¥40°C bis +80°C (¥40°F bis +175°F)

• Prozessdruck
  Basismodell: 1 bis +2 bar (29 psi)
  Hygienische Modelle: 1 bis +1 bar (15 psi)
  ¢ Druckmodell: ¢1 bis +49.6Bar (719 psi), je nach Flansch

Ausgabe

• Analog
  4 bis 20 mA, NAMUR-konform
• Digitale
  HART 7 (Mehrvariablen-Ausgabe)
• Kommunikation
  Lokale HMI, EDD/DTM, Handheld

Stromversorgung

• Strom aus der Schleife
  4 bis 20 mA, 16 bis 42 V Gleichstrom
• Option mit erhitzter Linse
  24 V Gleichstrom (3 W)

Mechanische

• Gehäusematerial
  Pulverbeschichtetes Aluminium (Standard), 316L Edelstahl (optional)
• Abmessungen
  - Universal - Flachflansche W 247 x H 215 x D 165 mm (9,7 x 8,5 x 6,5 Zoll)
  Klasse 150 - hochgezogene Flansche W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 Zoll)
  Klasse 300 - hochgezogene Flansche W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 Zoll)
  ‡ DIN PN 16 - hochgezogene Flansche W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in)
  ‡ DIN PN 40 - hochgezogene Flansche W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 Zoll)
  HYGENIC FLANGE W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 Zoll)
• Gewicht des Standardmodells
  - Aluminiumgehäuse mit universellem Aluminiumflansch: 3,7 kg
  - 316L SST-Gehäuse mit universellem Edelstahlflansch: 8,6 kg
• Gewicht des Nenndruckmodells
  - Aluminiumgehäuse: 6,7 bis 7,2 kg, je nach Flansch
  - 316L SST Gehäuse: 10,0 bis 10,5 kg (22,1 bis 23,2 lb), je nach Flansch
• Gewicht des Hygienikmodells
  - Aluminiumgehäuse: 5,8 kg
  - 316L-SST-Gehäuse: 9,1 kg
• Schutzklasse
  IP66 / IP67/ Nema 4 (SS-Version 4X)
• Anpassung der Prozesse
  ¢ Flansche (ASME 2 ¢, DN50)
  - Hygienische Einrichtung / Tri-Klammer 4 Zoll (ISO2852)
• mit einem Gehalt an Zellstoff von mehr als 50 W
  - Aluminiumfenster aus zementem Borosilikat (Basismodell)
  - 316L SST, Zementfenster aus Borosilikat (Basismodell, Hygiene-Modell)
  - 316L SST, geschmolzenes Borosilikatfenster (Hochdruckmodelle)

Betrieb

• Anzeige
  - Ein integriertes 128x64-Pixel-LCD-Display mit TTG (Through-The-Glass) -Schnittstelle
• Funktionen der Software
  ️ Volumenberechnung, Dämpfung, Filterung, Schwellenwerte/Alarme, benutzerdefinierte Anzeige (mit HMI)
• Genehmigungen CE, ATEX, IECEx, FM, 3A
